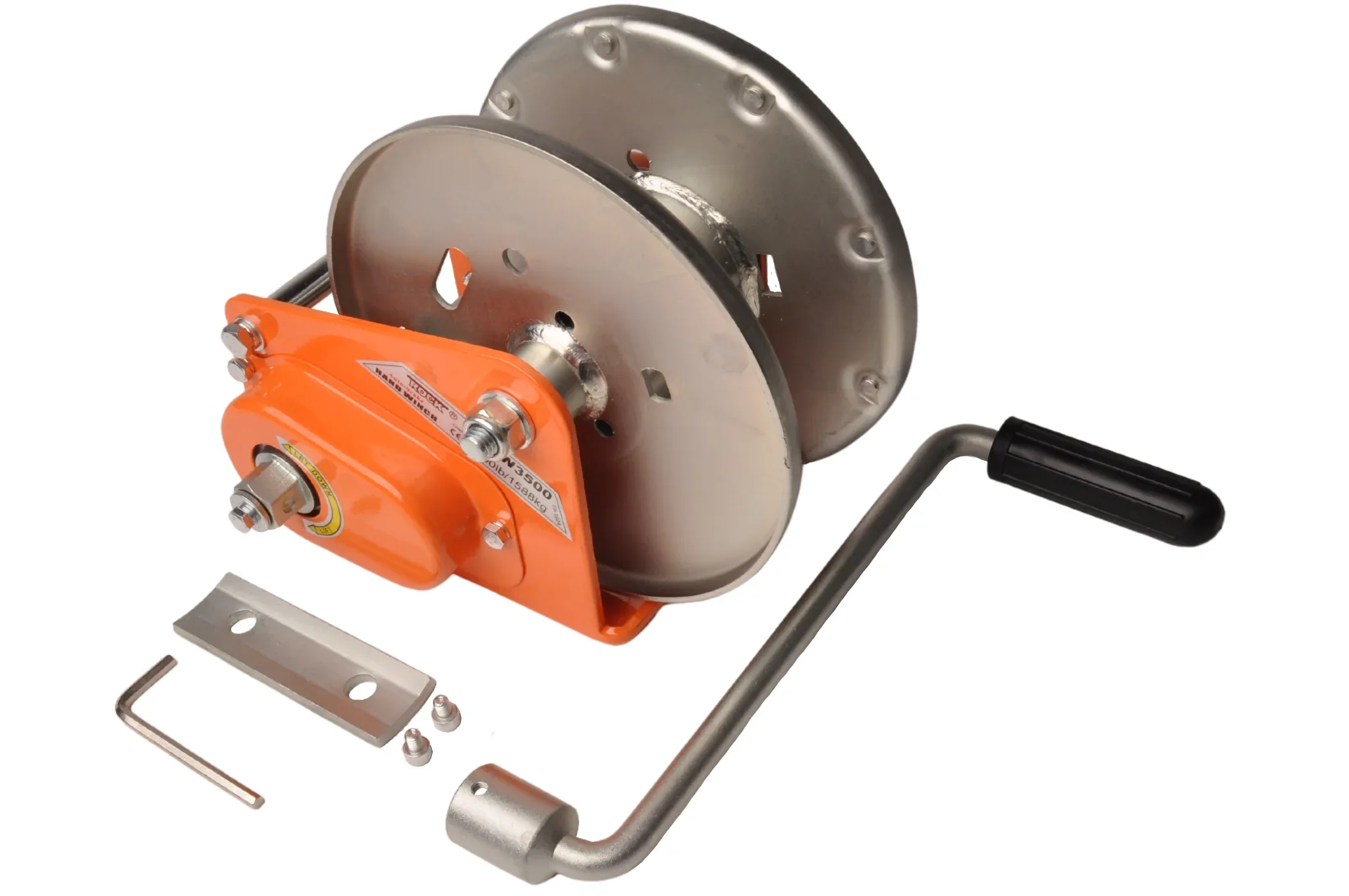

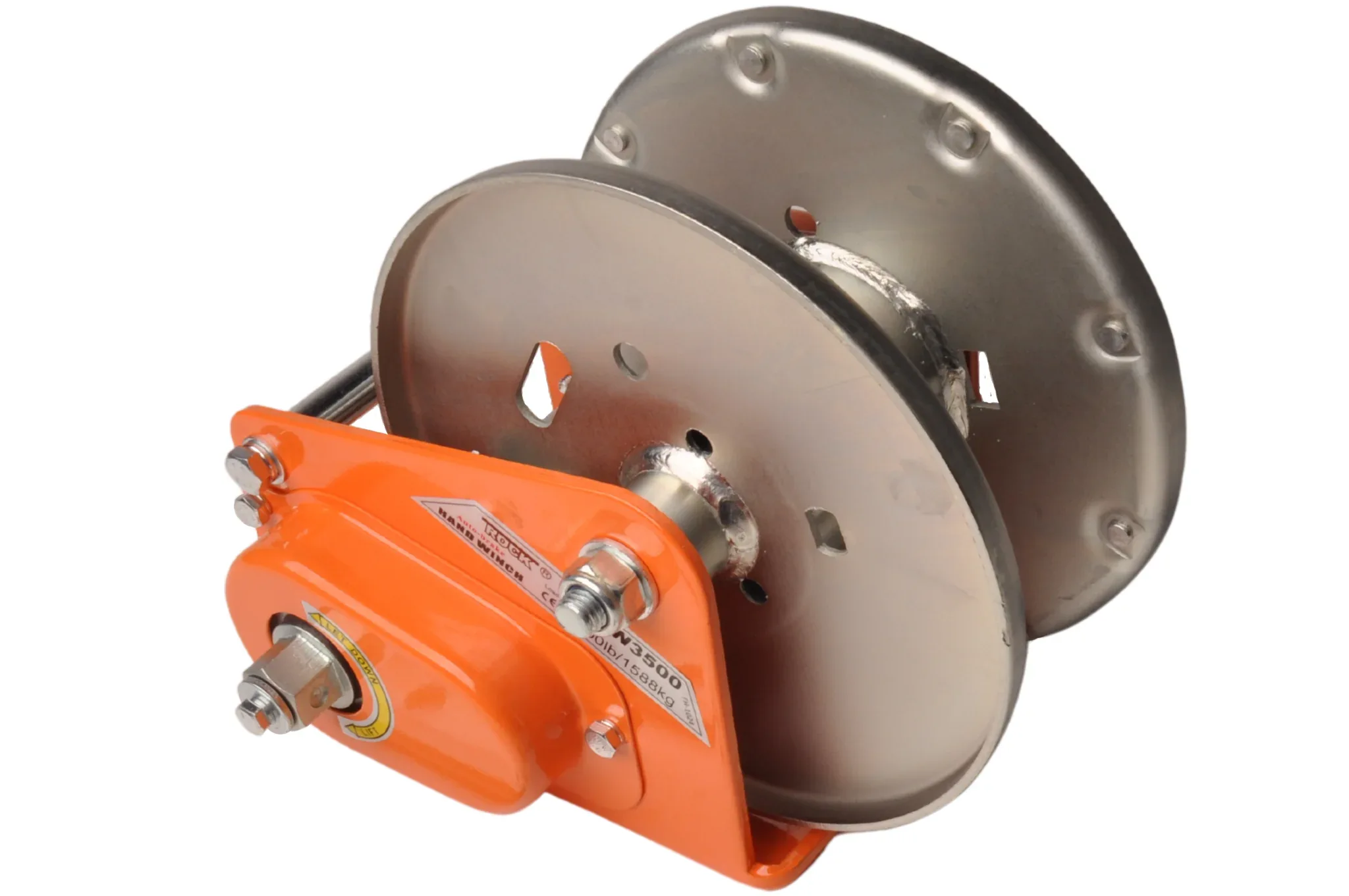

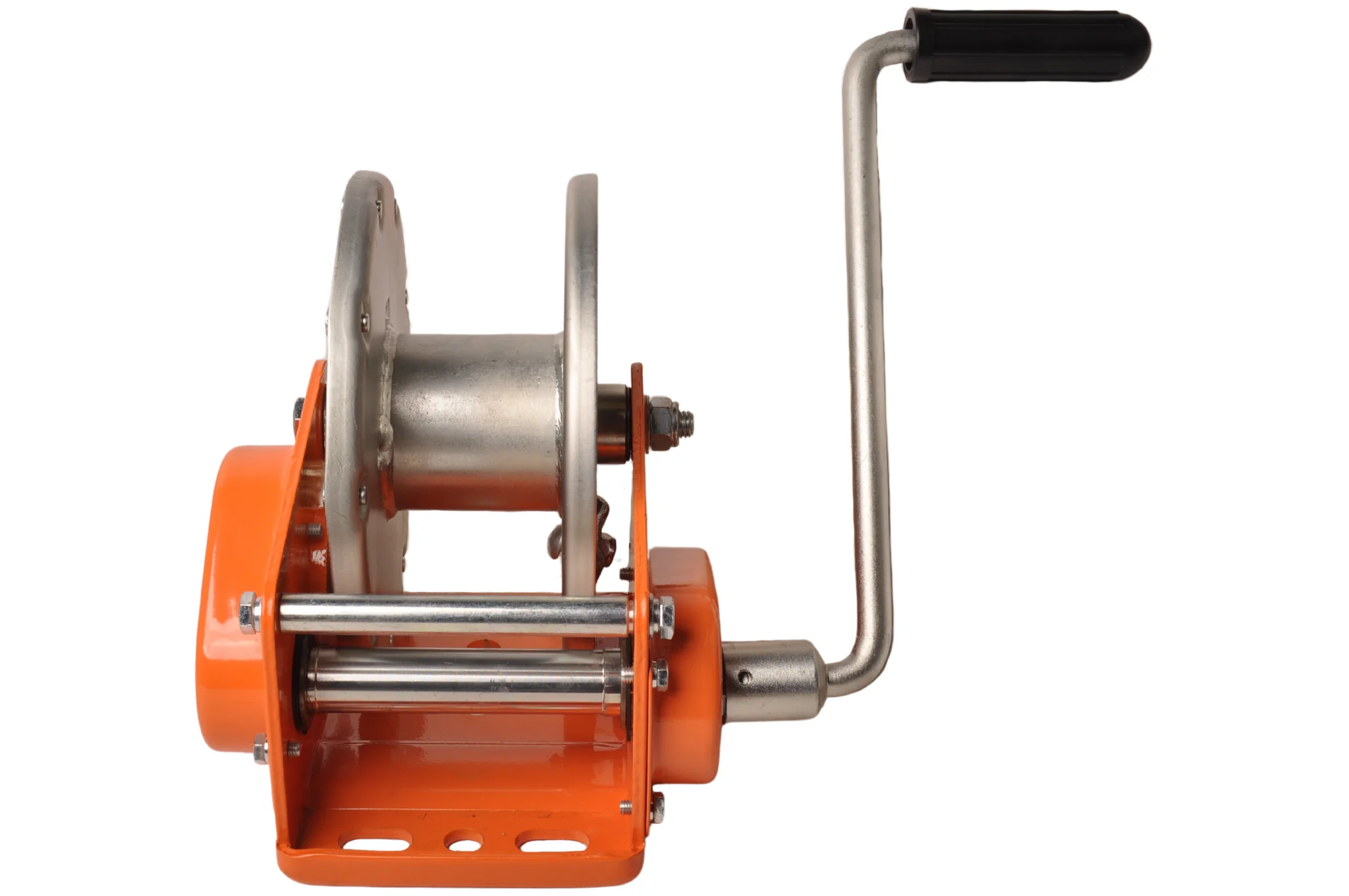

Handwinde gebremst 1588 kg Übersetzung 18,4:1

Diese schwere gebremste Handwinde eignet sich zum kontrollierten Hochziehen schwerer Lasten auf unter anderem Anhängern, Bootstrailern und Autotransportern. Die Handwinde hat eine maximale Zugkraft von 1588 kg, wenn das Seil vollständig abgerollt ist. Wenn das Seil vollständig aufgerollt ist, beträgt die maximale Zugkraft 540 kg.

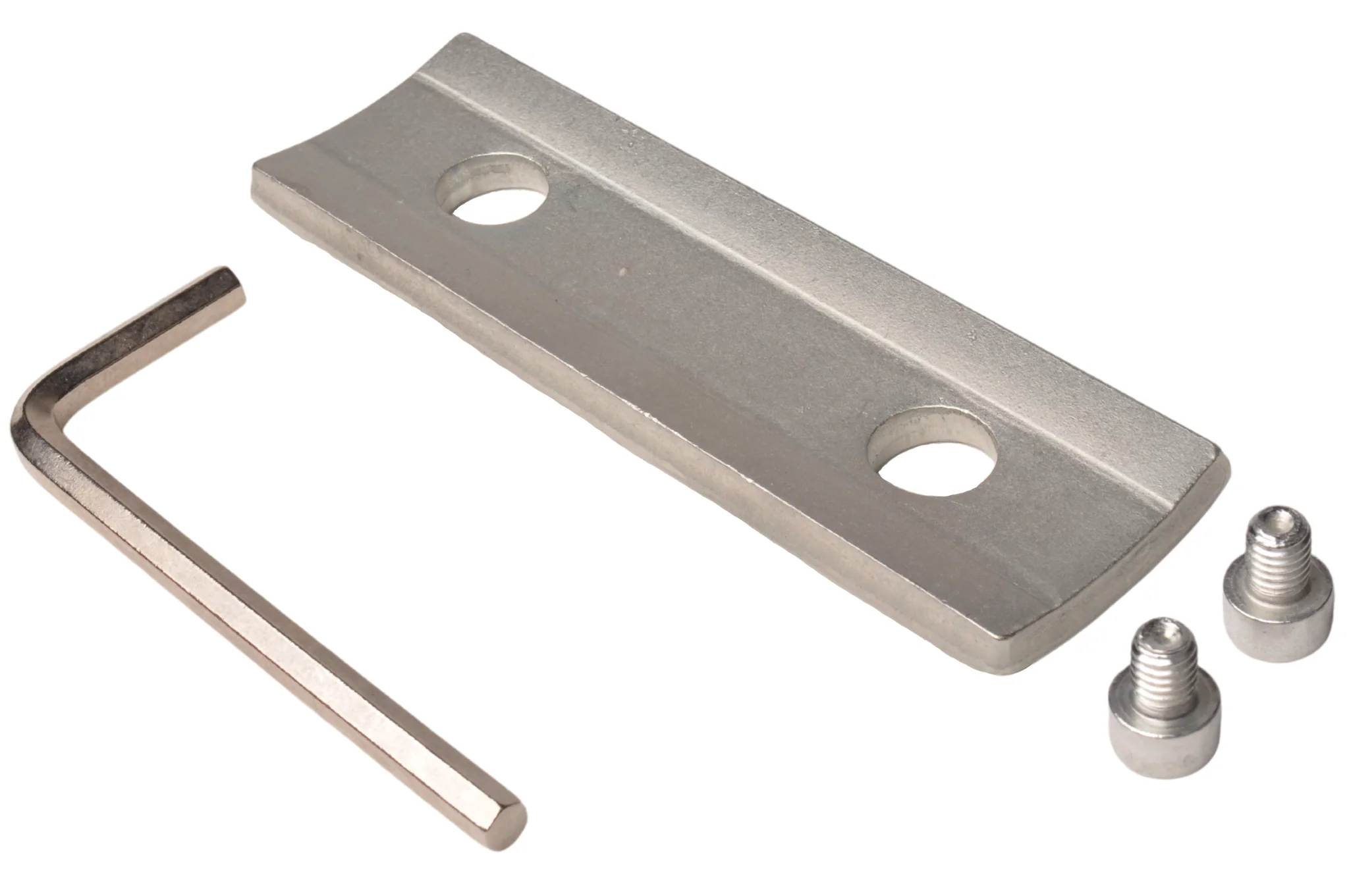

ACHTUNG: um einen Windengurt an dieser Winde zu montieren, benötigen Sie die folgende M6x85 mm Innensechskantschraube und Mutter

Technische Daten

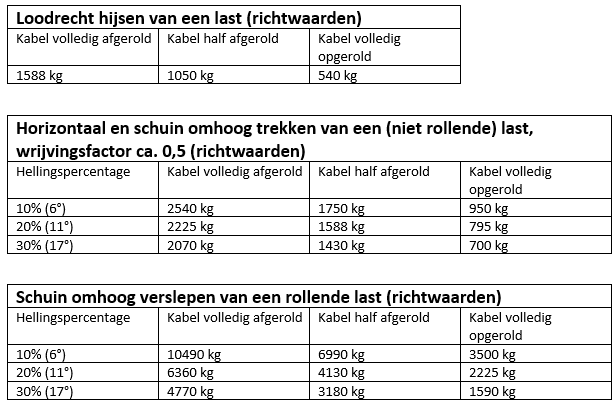

Senkrechtes Heben einer Last (Richtwerte)

Kabel vollständig abgewickelt	Kabel halb abgewickelt	Kabel vollständig aufgewickelt
1588 kg	1050 kg	540 kg

Horizontales und schräges Ziehen einer (nicht rollenden) Last, Reibungsfaktor ca. 0,5 (Richtwerte)

Steigungsprozentsatz	Kabel vollständig abgewickelt	Kabel halb abgewickelt	Kabel vollständig aufgewickelt
10 % (6°)	2540 kg	1750 kg	950 kg
20 % (11°)	2225 kg	1588 kg	795 kg
30 % (17°)	2070 kg	1430 kg	700 kg

Schräges Ziehen einer rollenden Last (Richtwerte)

Steigungsprozentsatz	Kabel vollständig abgewickelt	Kabel halb abgewickelt	Kabel vollständig aufgewickelt
10 % (6°)	10490 kg	6990 kg	3500 kg
20 % (11°)	6360 kg	4130 kg	2225 kg
30 % (17°)	4770 kg	3180 kg	1590 kg

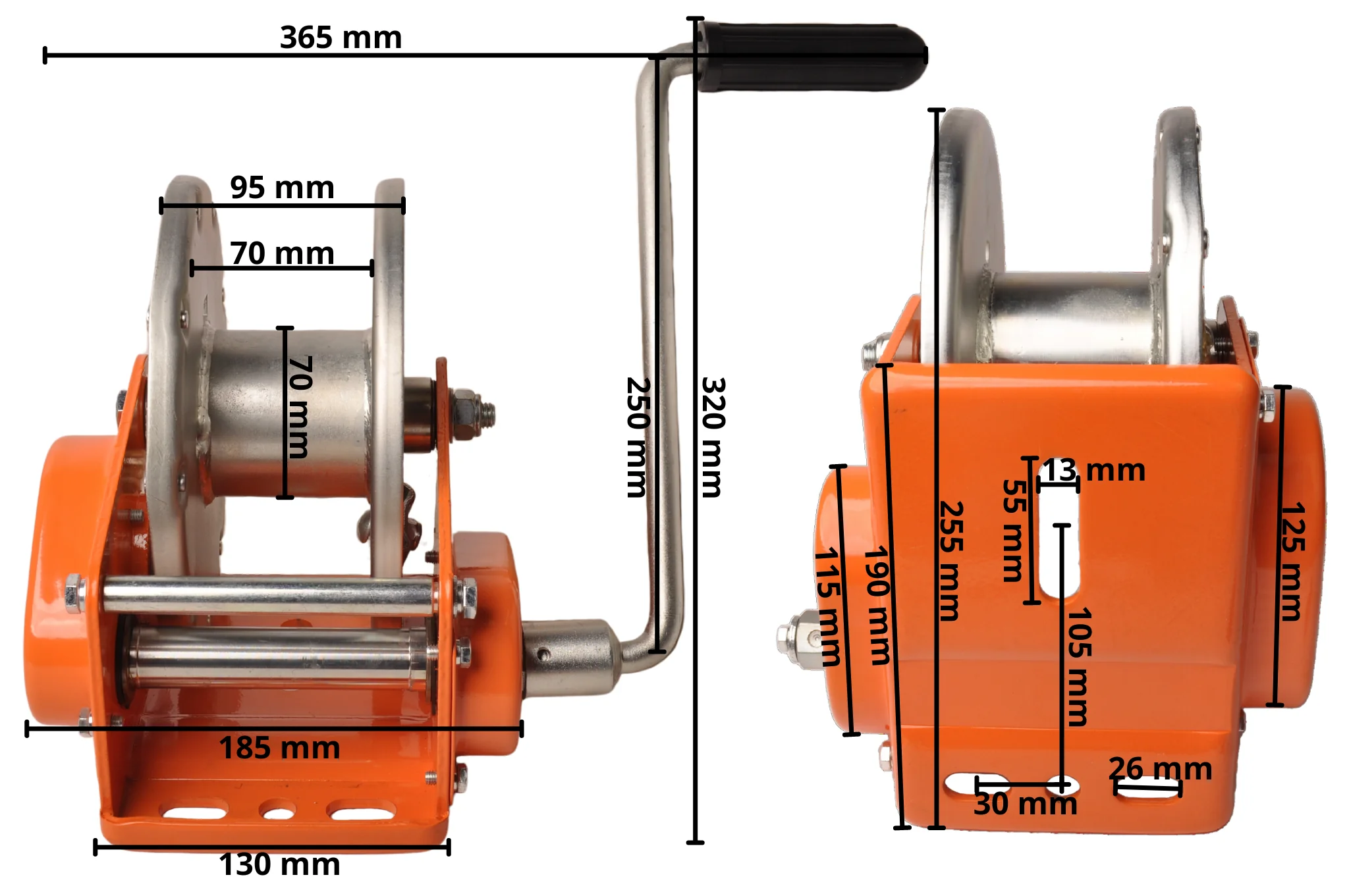

Technische Zeichnung
