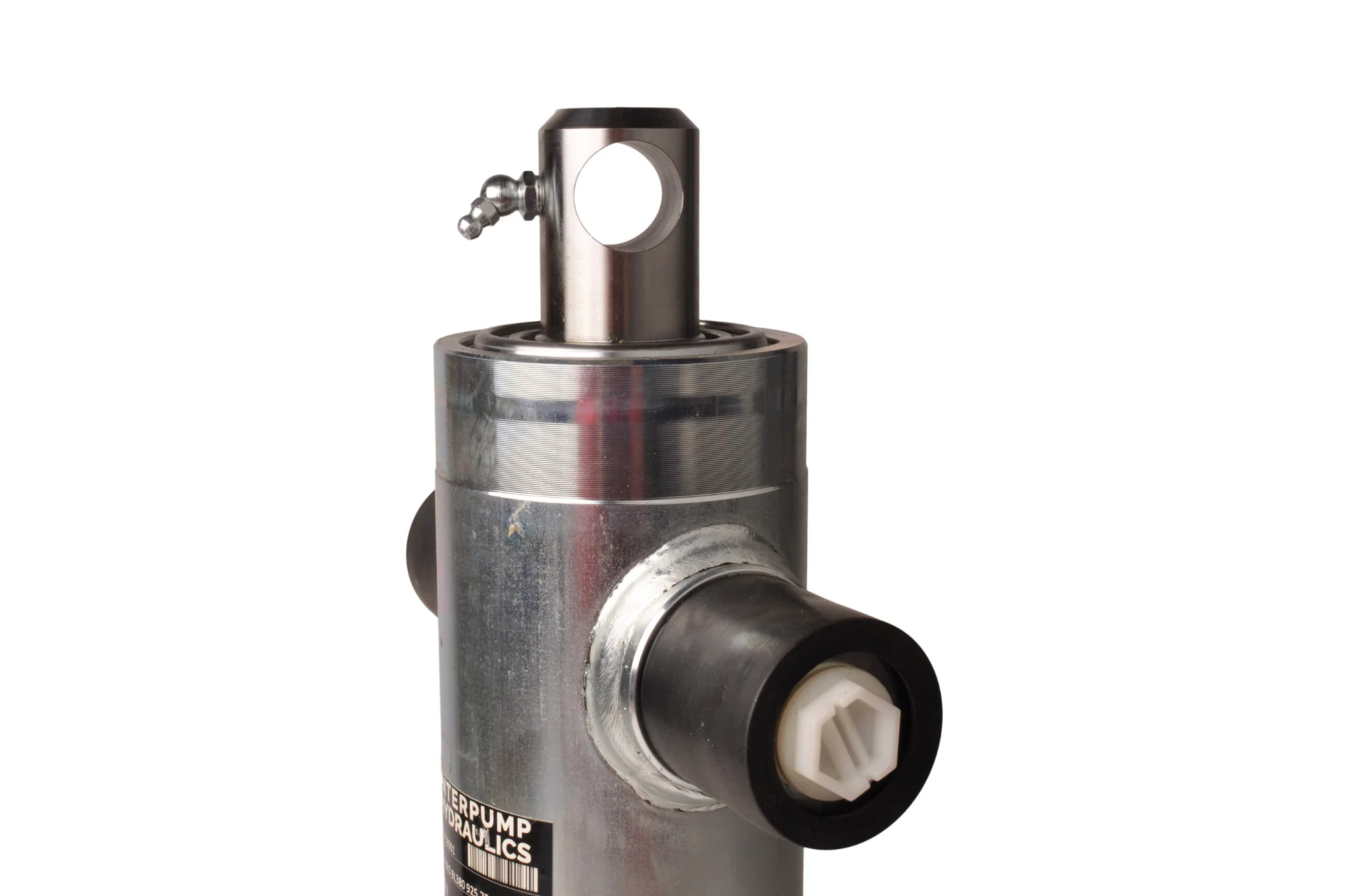

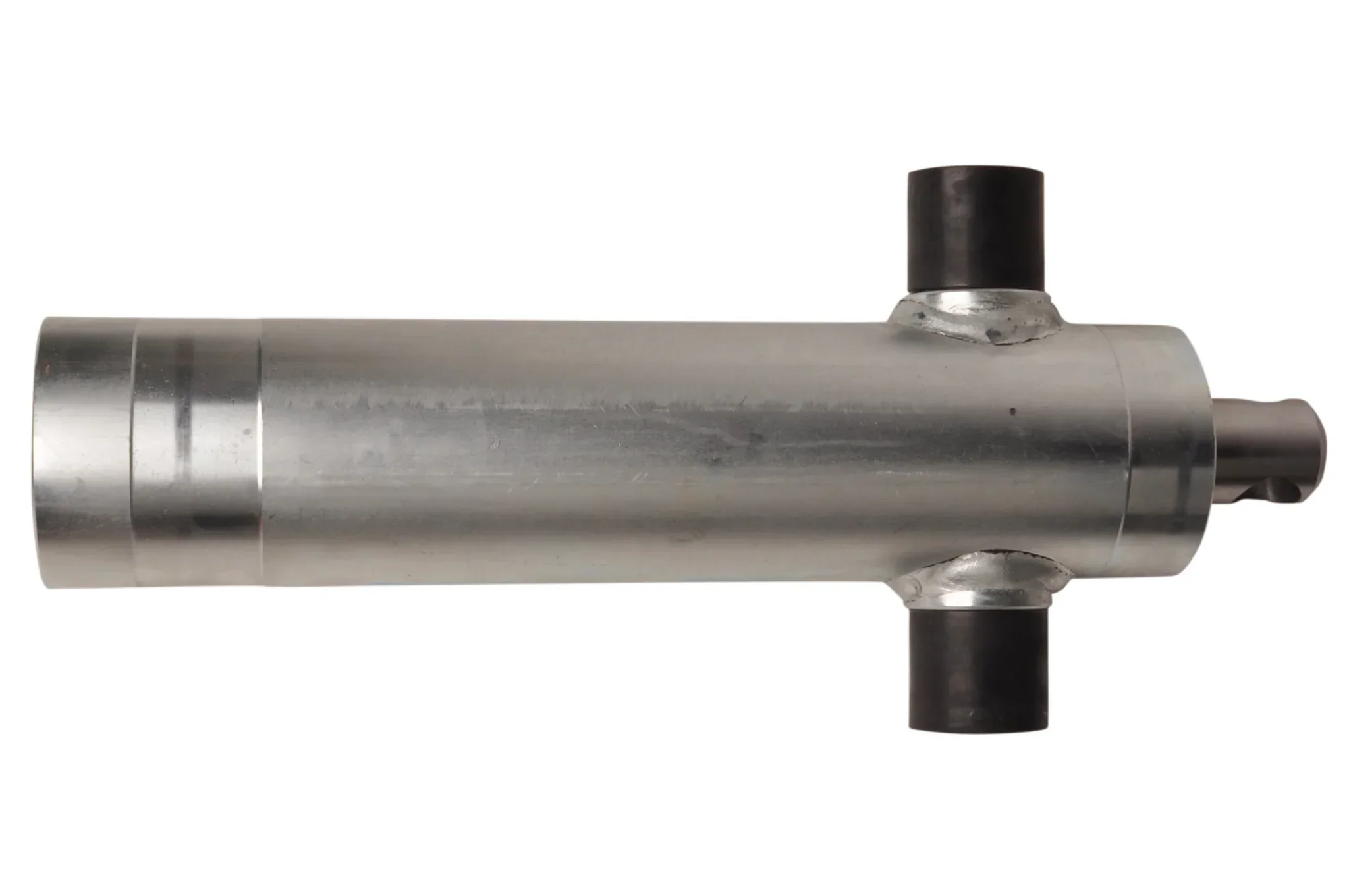

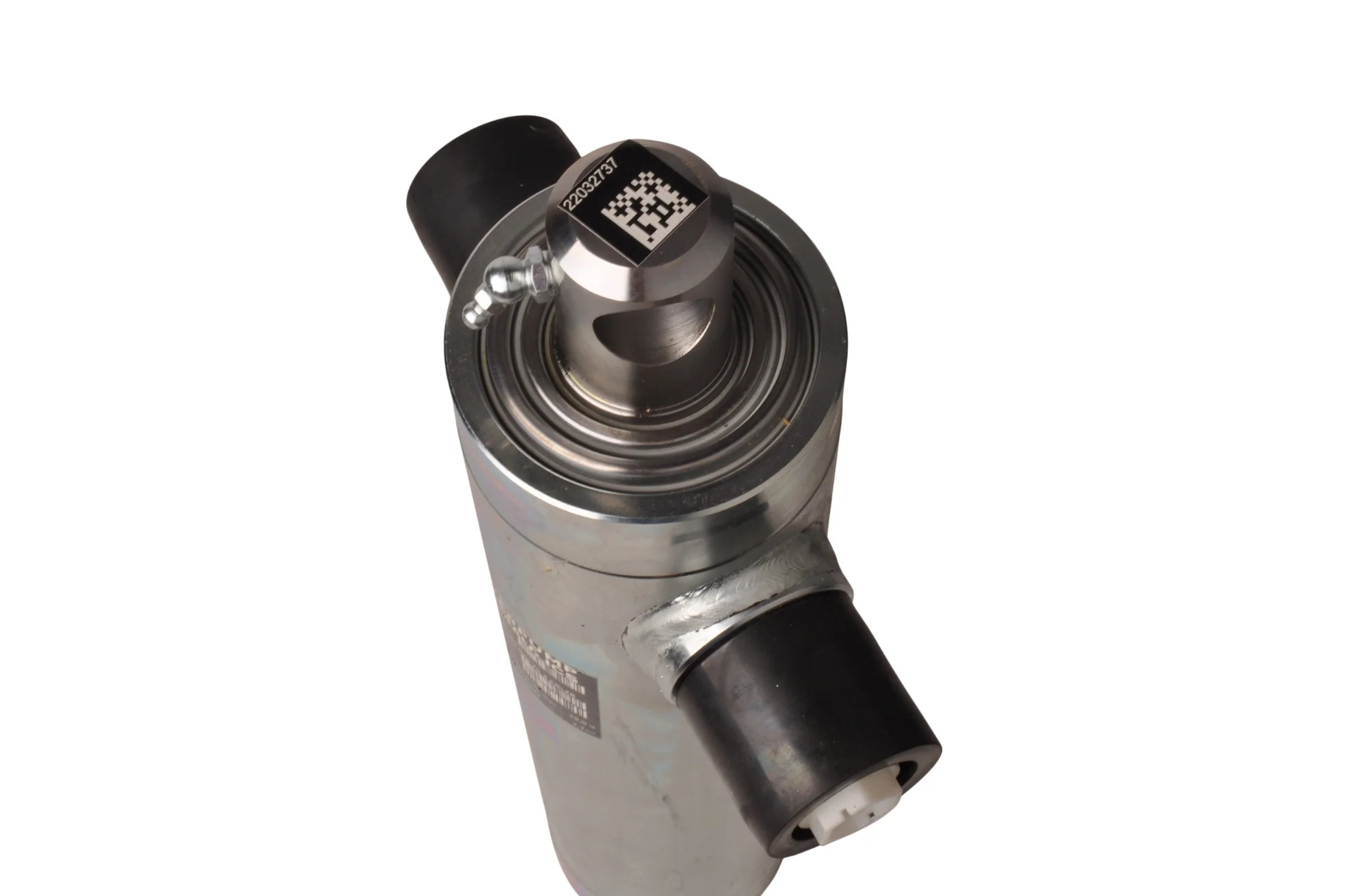

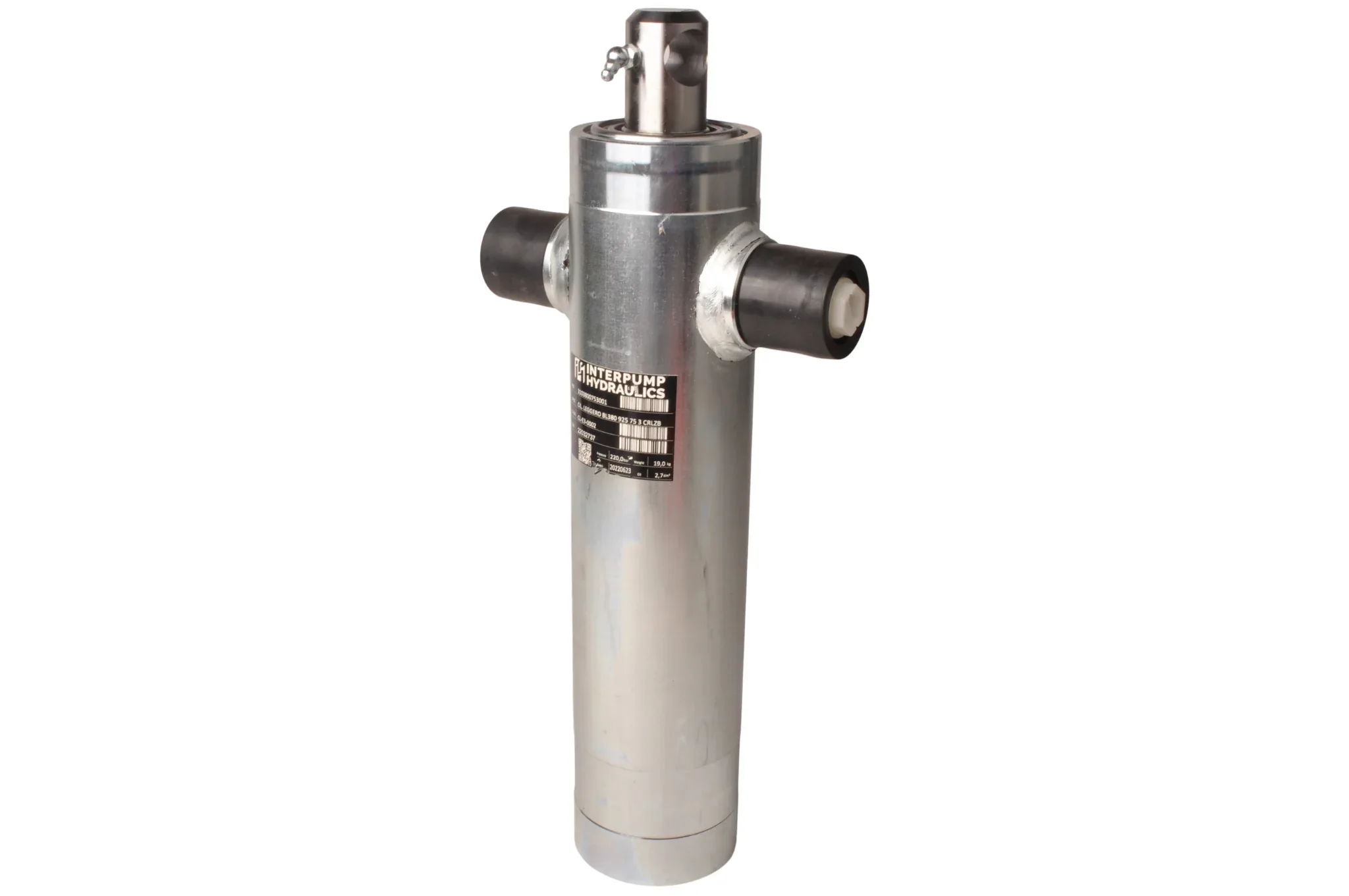

3-stufiger Zylinder für Kipper - 12000 kg

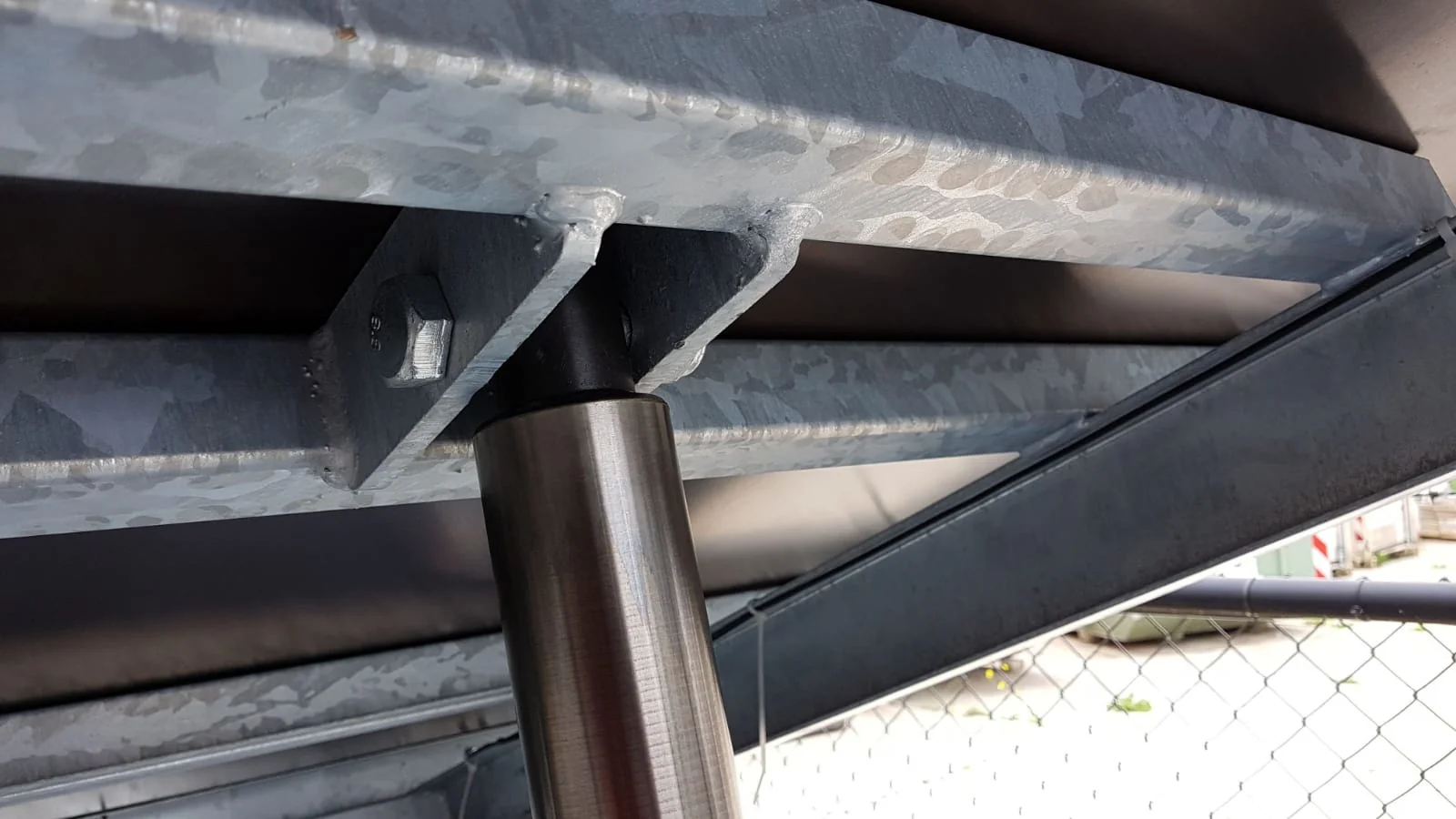

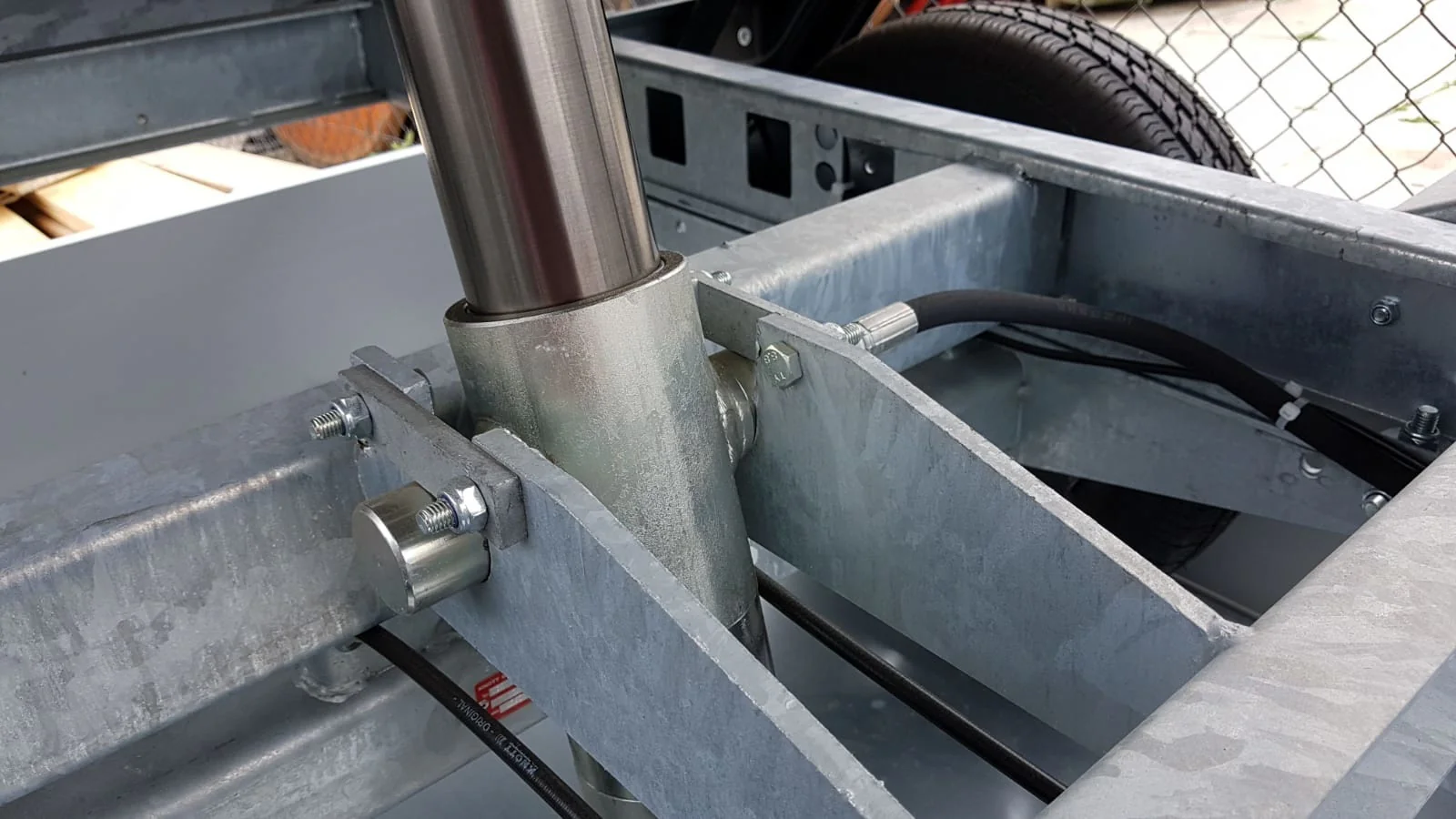

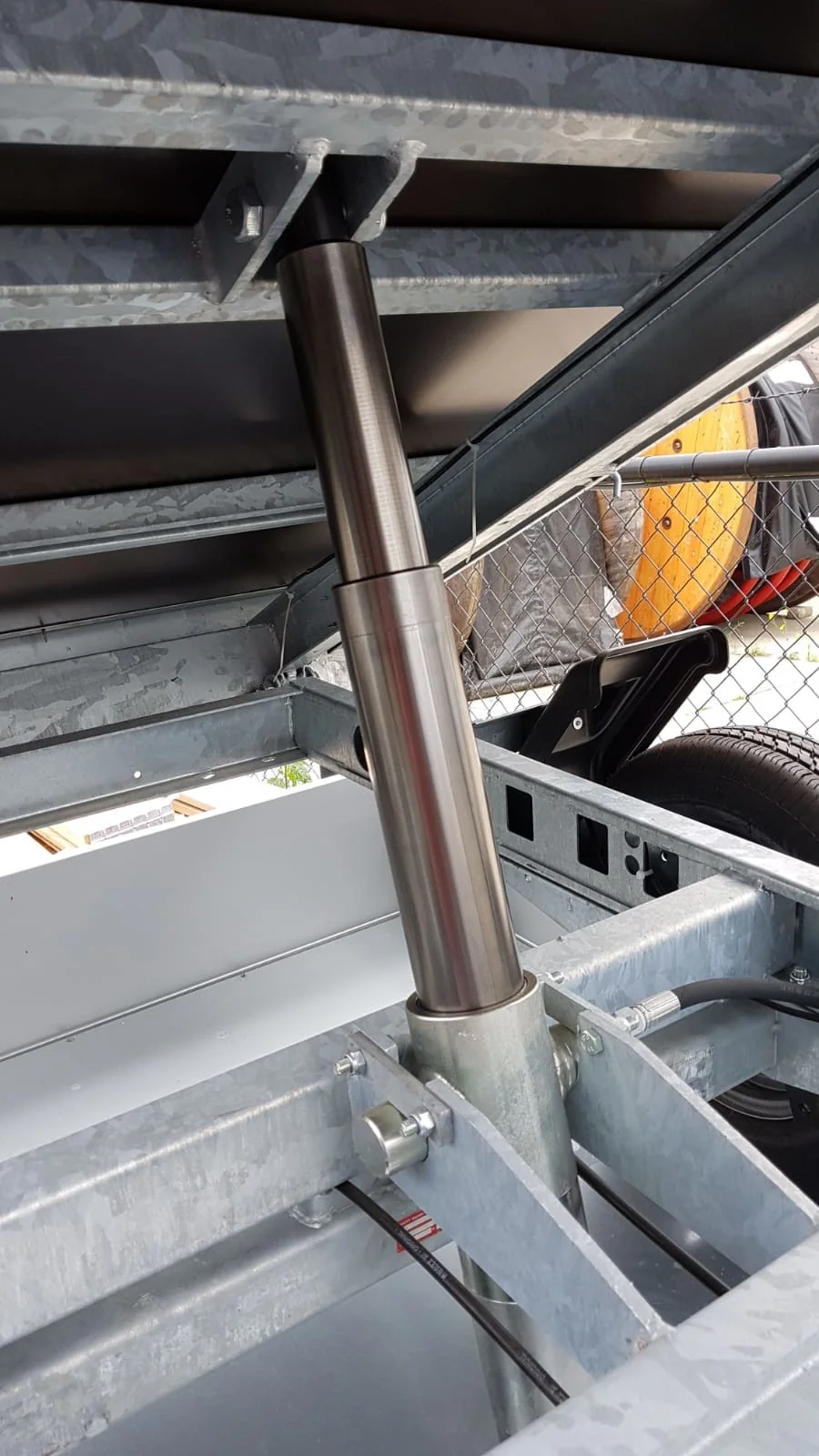

CHAPEL 3-stufiger Zylinder für Kipper. Dieses Produkt ist ein orinal verbautes Teil bei Eduard Anhängern und eignet sich ideal als passgenauer Ersatz.

Marke: Chapel

Volumen: 3,1 Liter

Gewicht: 20,8 kg

Maximaler Hub: 910 mm

Maximaler Druck und Durchmesser der Stufen (bei 180 bar):

1. Stufe: Ø82 mm - 12 Tonnen
2. Stufe: Ø66 mm - 8,4 Tonnen
3. Stufe: Ø51 mm - 3 Tonnen

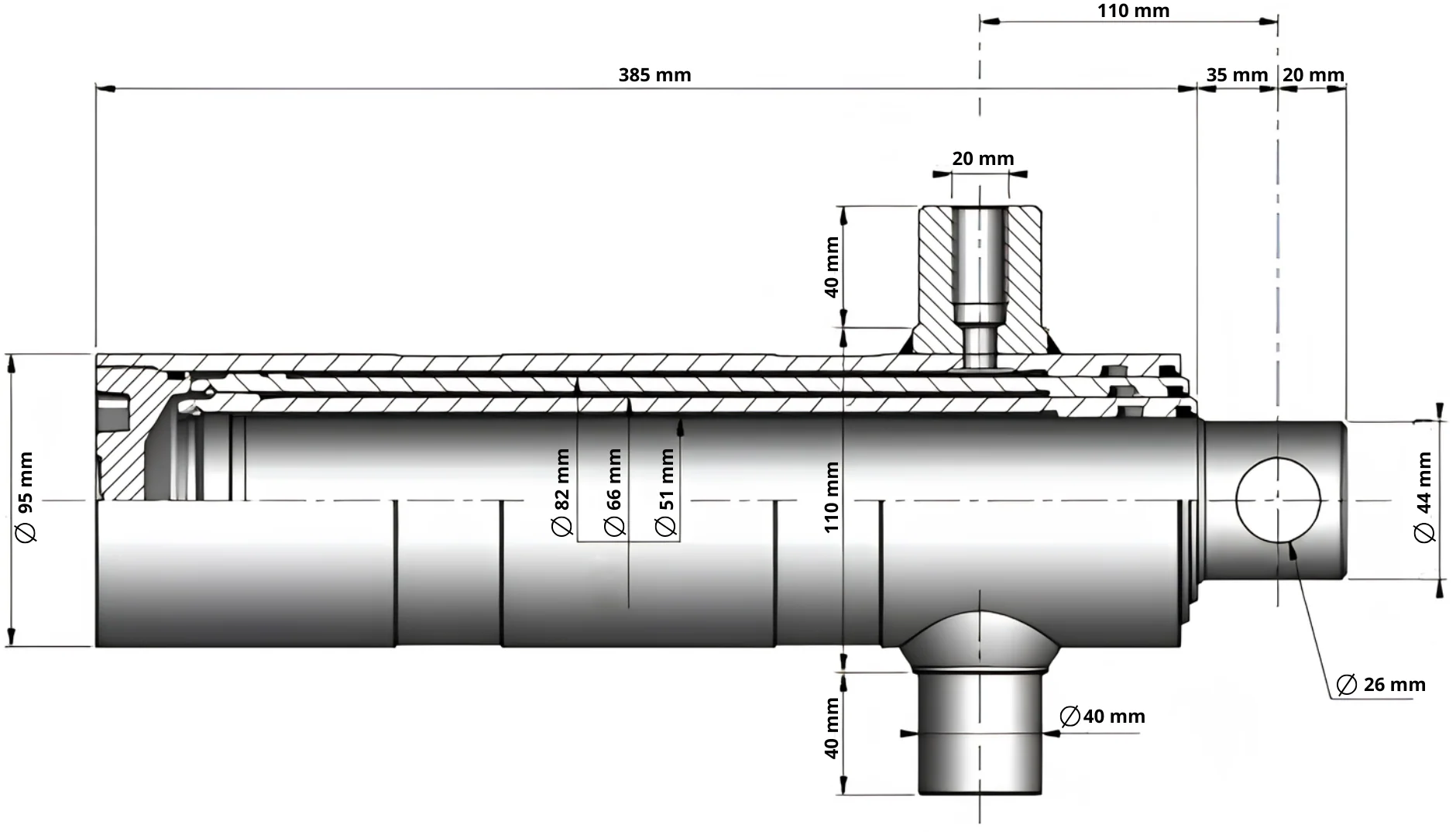

Technische Zeichnung
